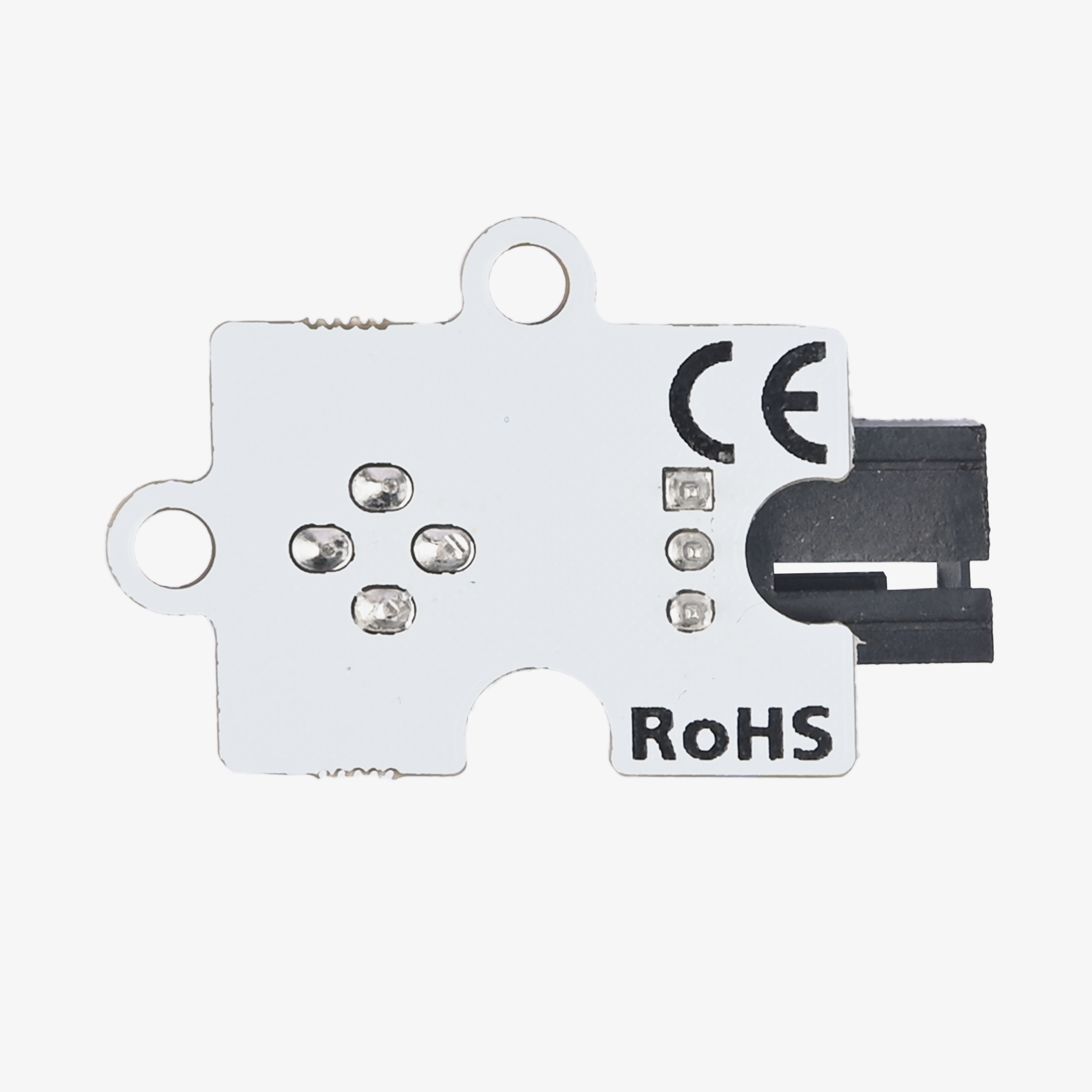

ELECFREAKS タコ PIR センサー ブリック

OCTOPUS PIR センサー モジュールは、AM412 焦電型デジタル スマート センサーに基づく電子ビルディング ブロックの一種です。人間や動物の動きの感知と検出に使用でき、感知距離は約4〜5メートルです。

寸法

仕様

電源 5V
デジタル信号処理:< SP
電力調整可能、より多くのエネルギーを節約
双方向差動高インピーダンス センサー入力
内蔵フィルター、他の周波数による干渉を遮断
優れた電源除去比、RF 干渉の影響を受けにくい Schmidt REL 出力
低電圧、低消費電力、電源投入後の瞬時セトリング
使用温度 -25 ~ 85
サイズ:<32.00mm×24.00mm

ハードウェア接続

octopus:bit の P0 ポートに octopus PIR センサー ブリックを接続します。

コード

プログラム全体はリンク先からご覧いただけます
または、以下のページからダウンロードできます。

結果

PIR センサーが 5 メートル以内の人間や動物の動きを検知すると、micro:bit は長方形を表示します。動きが検出されない場合、micro:bit はハートを表示します。
