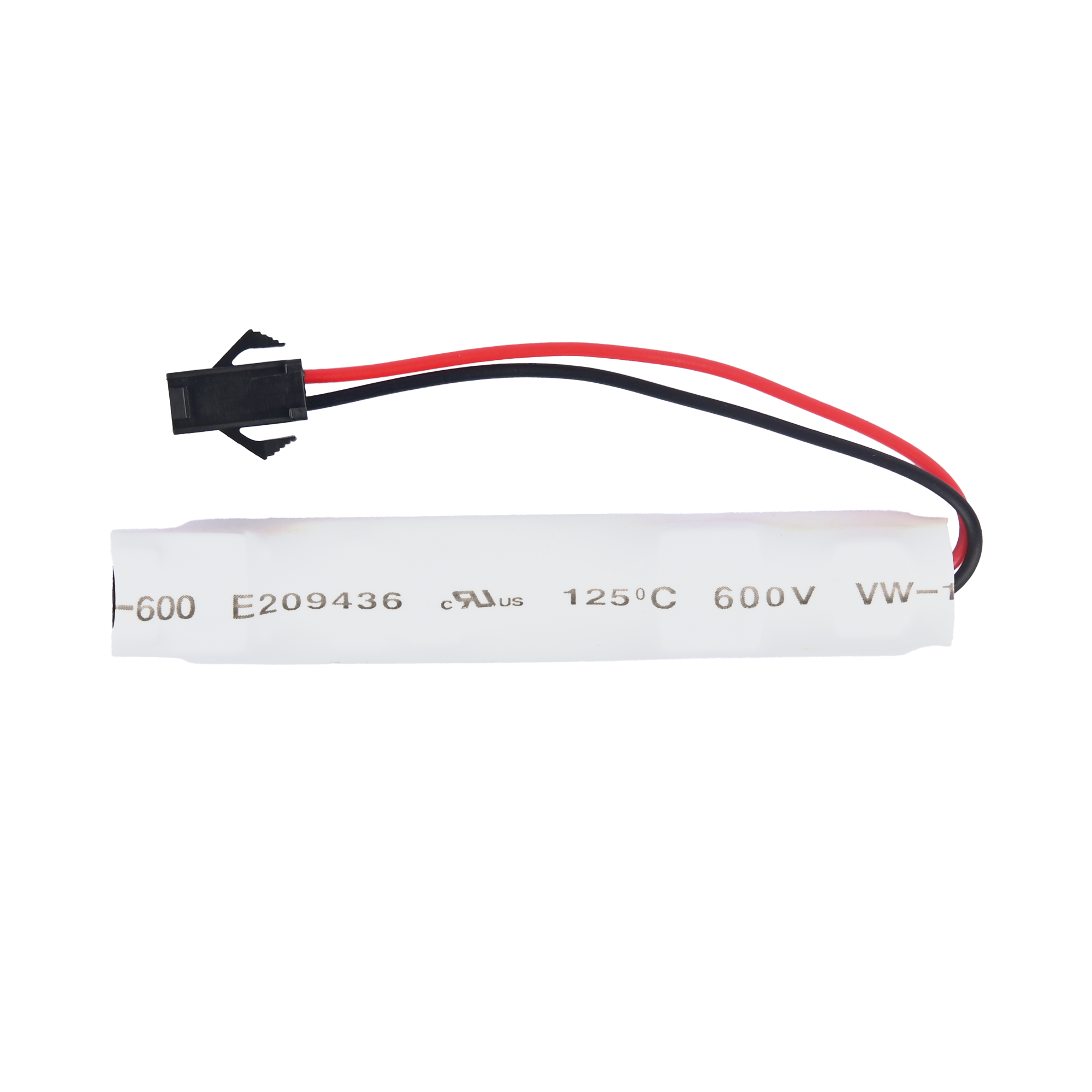

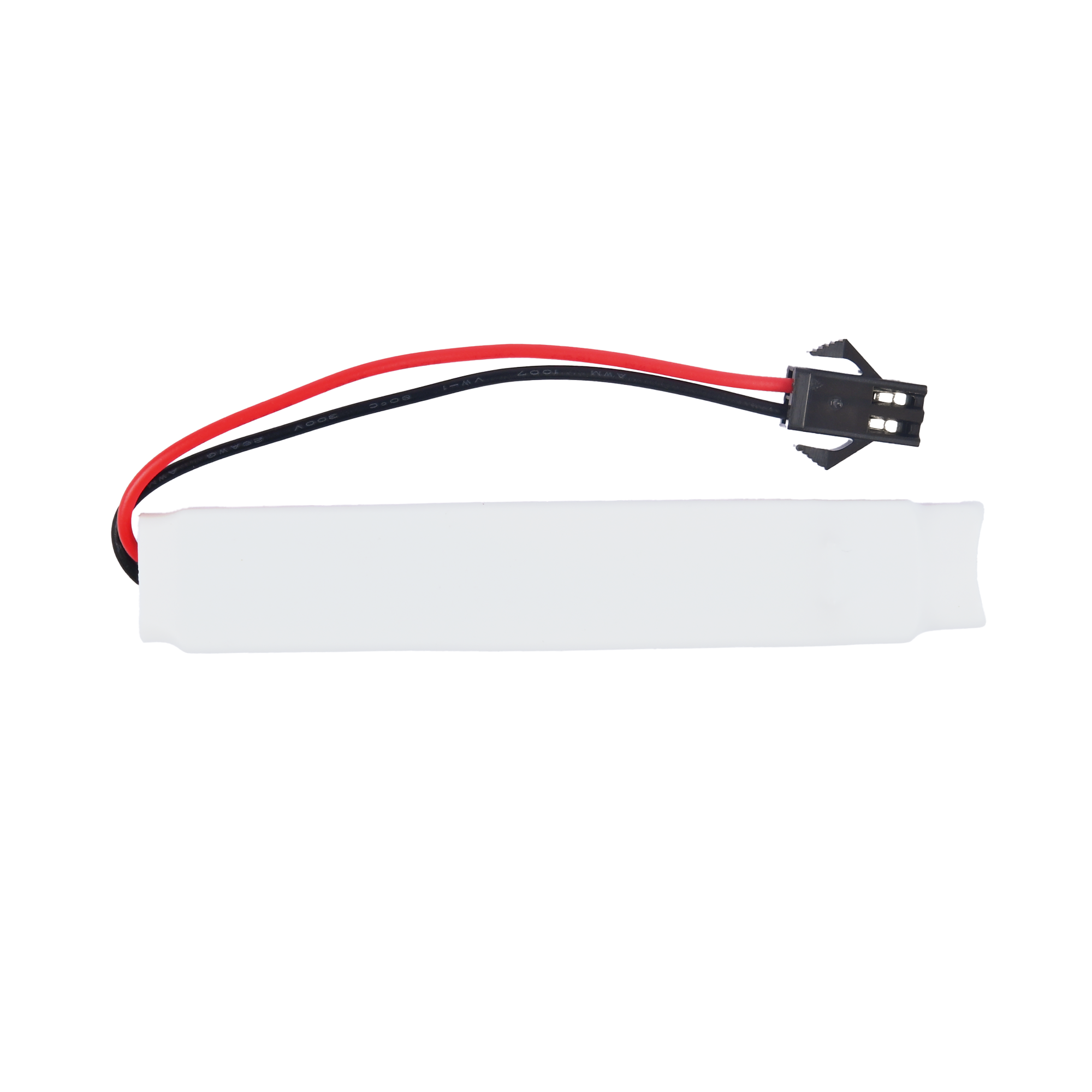

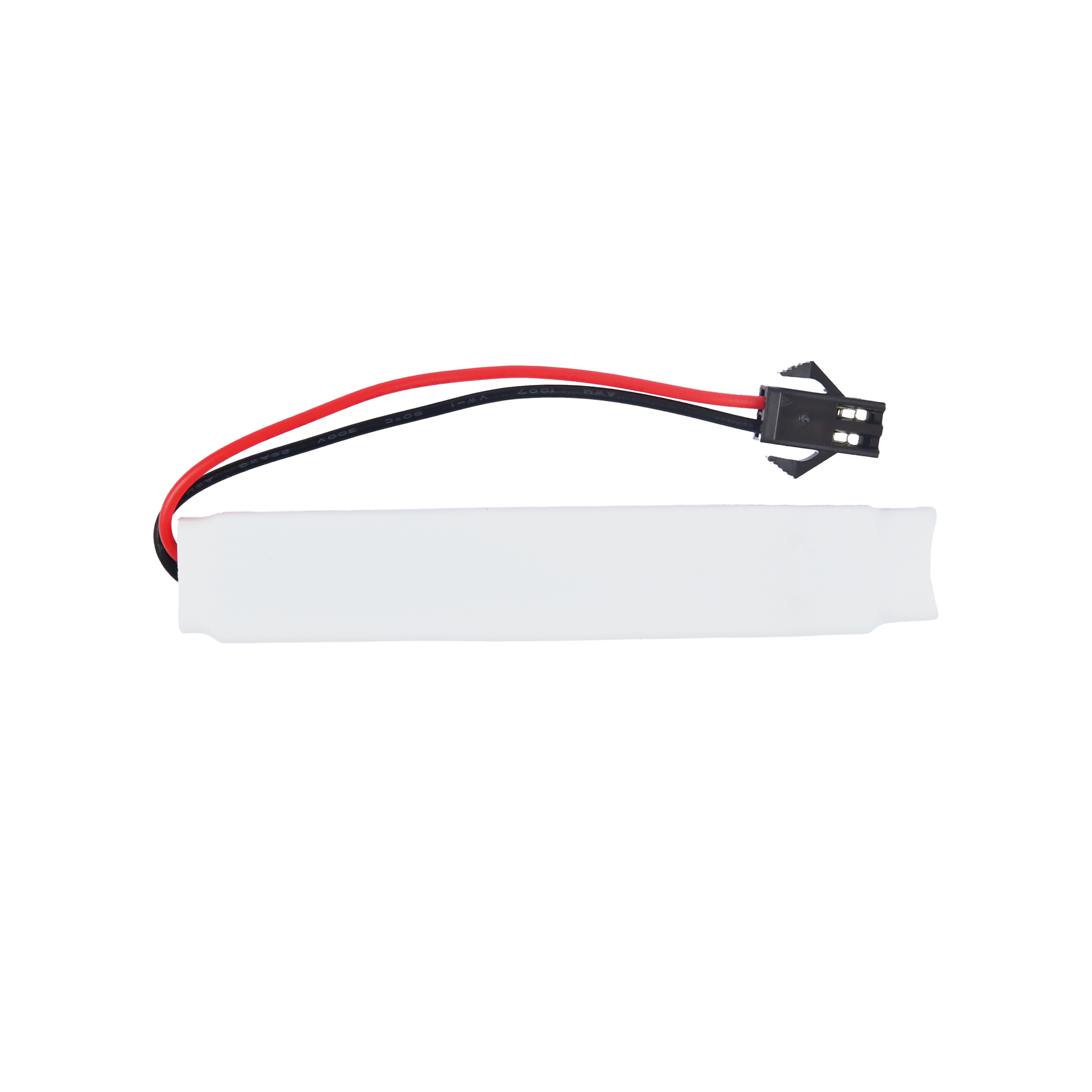

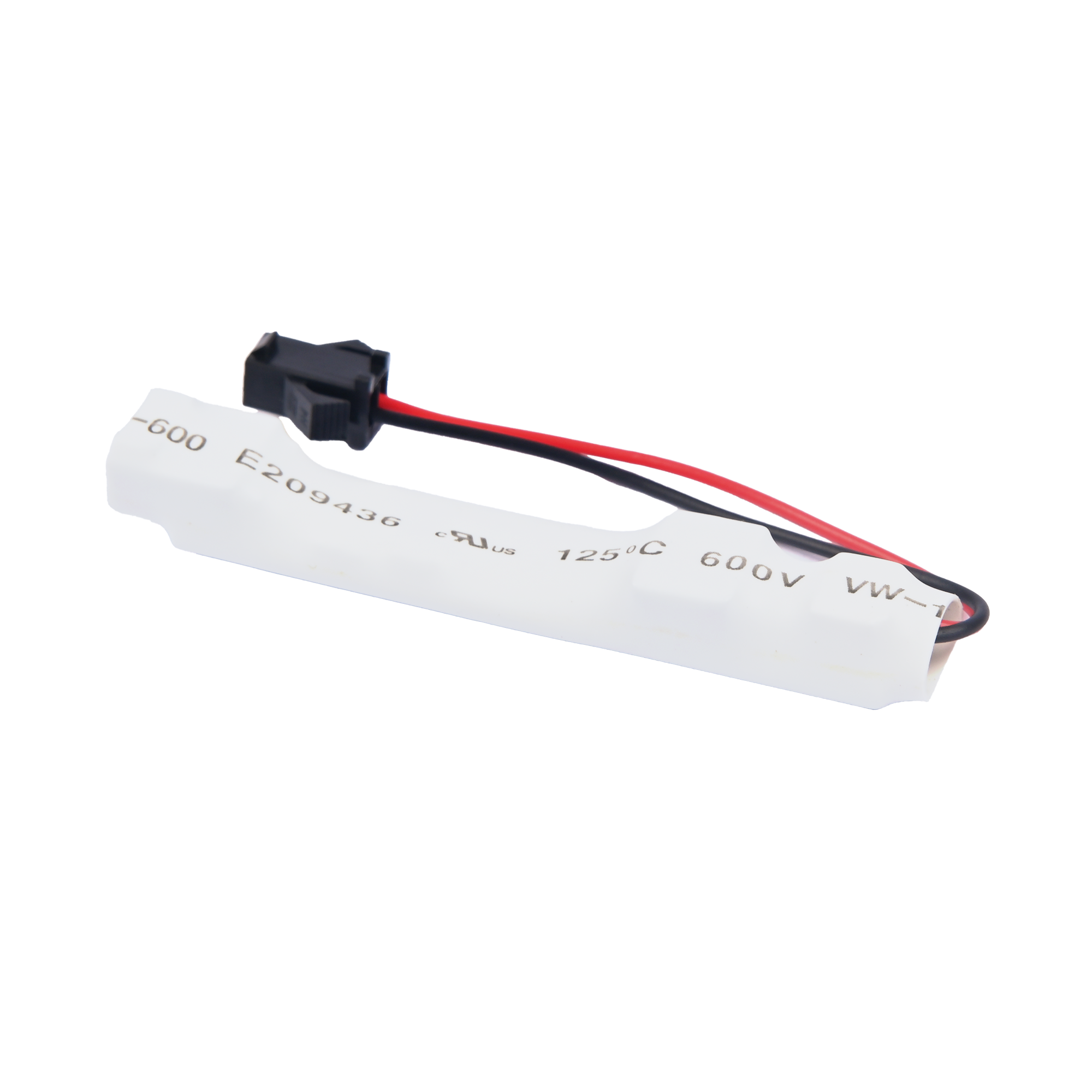

ELECFREAKS Octopus EL Driver Moduleは、市場で EL または EL パネルを駆動するために使用されます。EL は冷光ネオン管とも呼ばれ、非発熱性で防水性があり、任意の形状に巻くことができます。赤、緑、青、黄、紫、オレンジ、透明、ピンク、ビスク、白などの複数の色が市場に出回っています。
EL(エレクトロルミネッセンス)とは、2つの電極に印加された電源により電場が発生し、電場によって励起された電子が発光中心に衝突し、電子準位の遷移、変化、または組み合わせを引き起こす物理現象です。ルミネセンス、すなわちエレクトロルミネッセンス現象を引き起こす。
3ピンコネクタで簡単装着。
3Vでmicro:bitをサポート。
ワイヤーの接続が簡単。
アイテム | パラメーター |
---|---|
名前 | Octopus EL ドライバーモジュール |
SKU | EF04101 |
使用電圧 | 3.3V~5V |
サイズ | 73×13×10mm |
重さ | 7.4g |
接続タイプ | デジタル |
ピンの定義 | 1-信号 2-VCC 3-GND |
レスポンス | 高感度で素早いレスポンス |
回路 | シンプルな駆動回路 |
安定 | 安定性と耐久性 |
必要な部品と接続図
ブレイクアウトボードの P1 ポートに接続します。
例として、sensor:bit を取り上げます
絵が示すようにポグラム
Aボタンを押すと点灯、Bボタンを押すと消灯します。
参照
リンク: https://makecode.microbit.org/_fRzWh9M1jDKP
以下から直接ダウンロードすることもできます。
ボタン A を押すと点灯し、ボタン B を押すと EL が消灯します。
EL ドライバー モジュールを使用するには、ネオン EL ワイヤーが必要です。そして、あなたはそれらを別々に購入する必要があります
購入するには、リンクにアクセスしてください:
アイテム | 量 |
---|---|
Octopus ELドライブモジュール | 1 |
