ELECFREAKS Octopus Analog Rotation ブリックブルー

SKU: EF04085
価格
$3.90 USD
在庫があり、発送の準備ができています

よく一緒に購入

受け入れます

American Express
Apple Pay
Mastercard
PayPal
Visa

説明

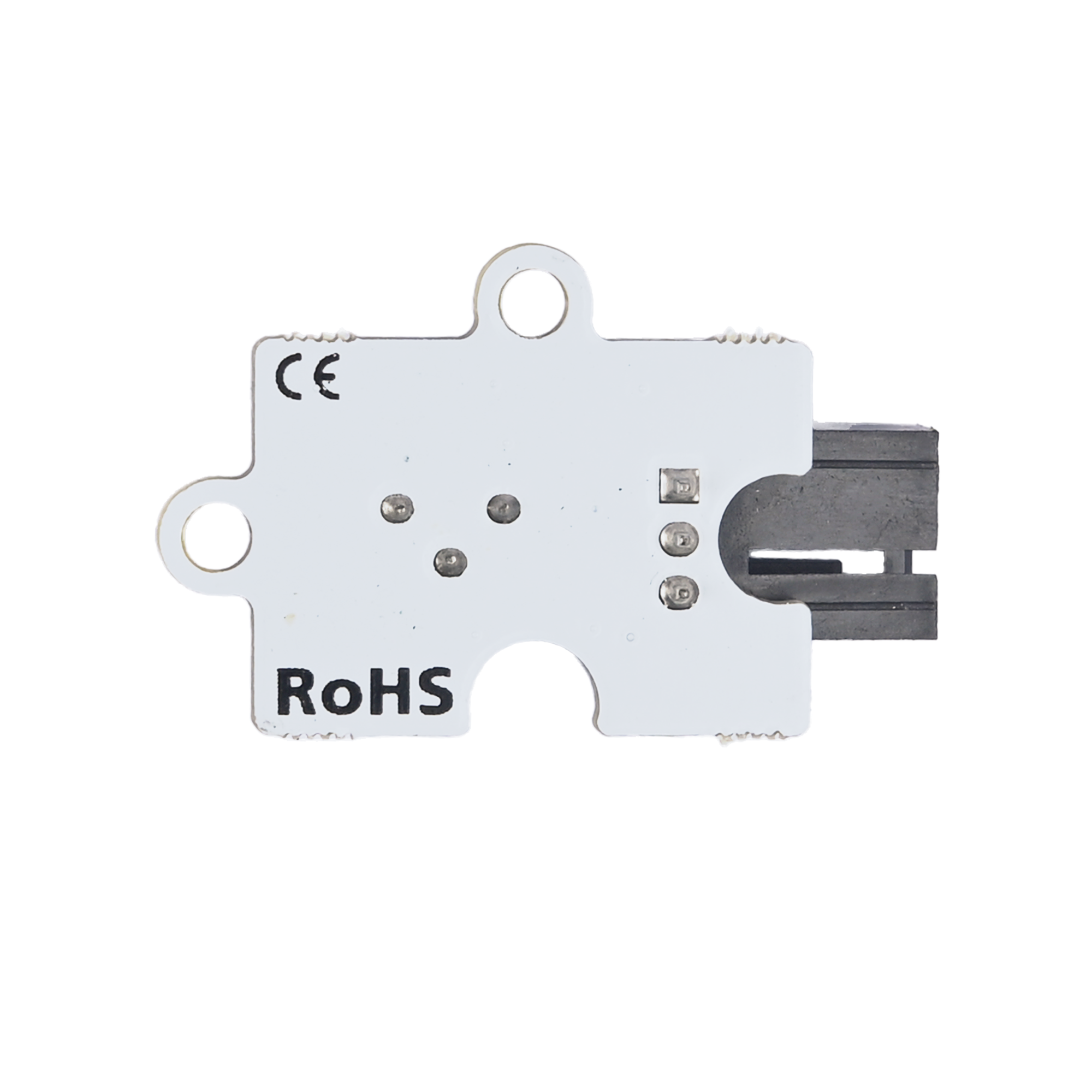

Octopus アナログ回転ブリックは、10K ポテンショメータ モジュールです。ノブを回して抵抗値を変更することで、マイクロコントローラのアナログ入力 IO ポートにアナログ信号を供給しながら分圧を実現できます。このモジュールには、GVS ケーブルを簡単に接続できるようにする 3 線逆止コネクタがあります。

寸法

特徴

3 線式逆止コネクタを統合します。
ドライバーを使用せずに、ノブを回して抵抗を調整します。
コンパクトな構造。

クイックスタート

スタディ ケース 01 - 棒グラフ
ハードウェア アセンブリ
このモジュールを micro:bit の P1 ポートに接続します。 (下の写真を参照)

プログラミング

クリックしてMakecodeを開き、タコのアナログ回転ブリックで micro:bit LED スクリーンを制御するコードを記述します。
プログラム全体はリンク先からご覧いただけます
以下のページからダウンロードできます。

結果

octopusアナログ回転ブリックのノブを回すと、そのアナログ入力値がmicro:bit画面に棒グラフで表示されます。

スタディ ケース 02 - 表示制御

ハードウェア接続
アナログ回転ブリックを OCTOPUS:BIT の P0 ポートに接続します。

プログラミング

プログラム全体はリンク先からご覧いただけます
または、以下のページからダウンロードできます。

結果

アナログ回転ブリックの青いノブを時計回りに回すと、micro:bit 画面の LED が徐々に点灯します。ノブを反時計回りに回すと、LED が徐々に消灯します。

パッケージ一覧

コンポーネント 数量(個)
Octopus Analog Rotation ブリックブルー 1
3ピンケーブル 1

資力

タコのアナログ回転
