Description

Motor:bit is a motor driving board based on micro:bit. It has integrated a TB6612 motor driving chip, which is used to drive two motors with a maximum 1.2A DC single channel current. It has also integrated 12 GVS ports(for connecting OCTOPUS series of electric bricks) and 1 IIC communication port. These ports allow you to extend with various sensors and electric modules. On the board, P3-P7, and P9-P10 are IO ports for directly driving 3.3V devices; P13-P16, and P19-P20(IIC port) support 3.3V/5V voltage switch. Sliding the voltage switch onboard, it is available to drive 3.3V or 5V devices. Besides, you can play music with the buzzer on motor:bit. Motor:bit is totally designed for DIYers. You can use it to create your own smart car or more funny projects.

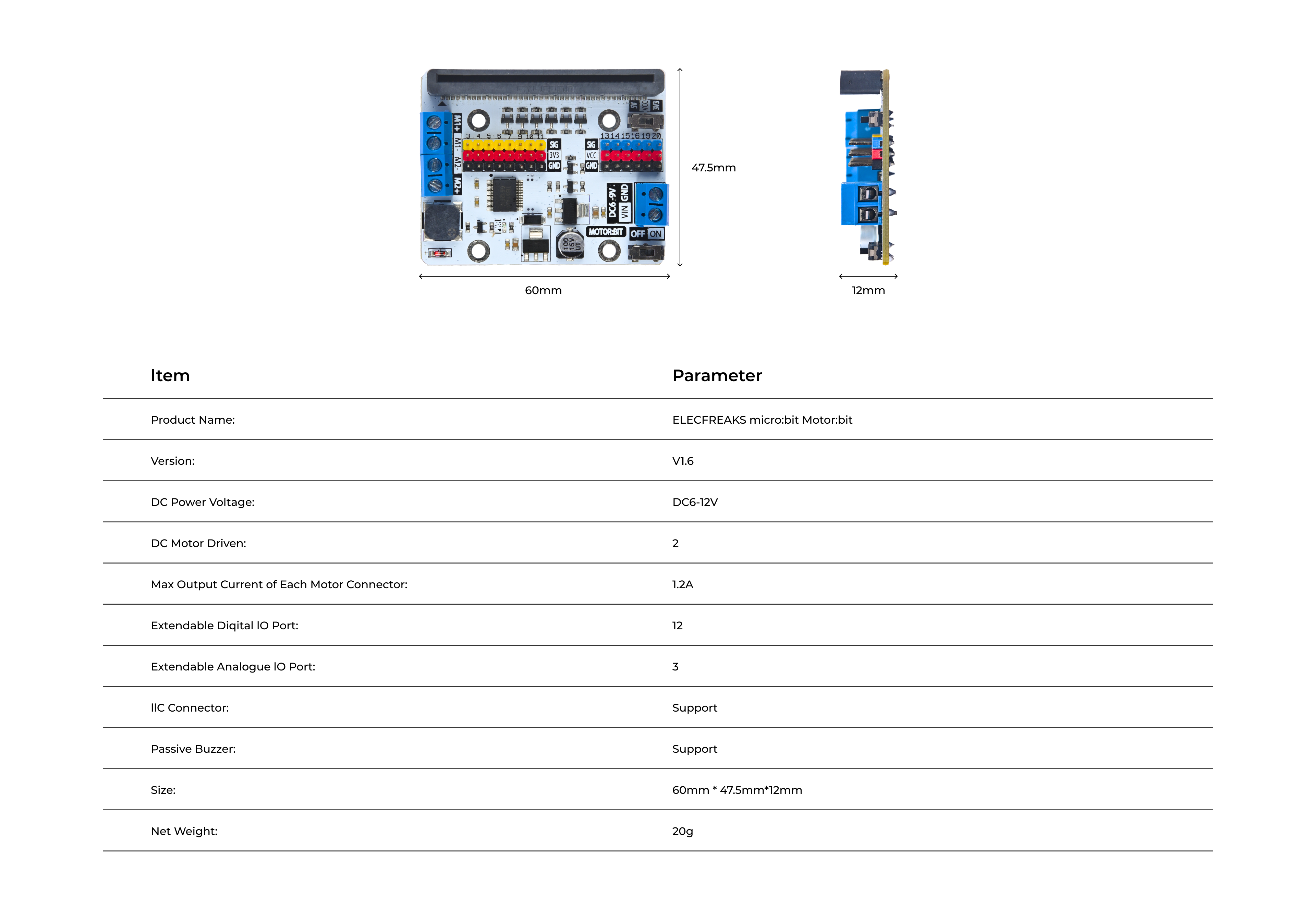

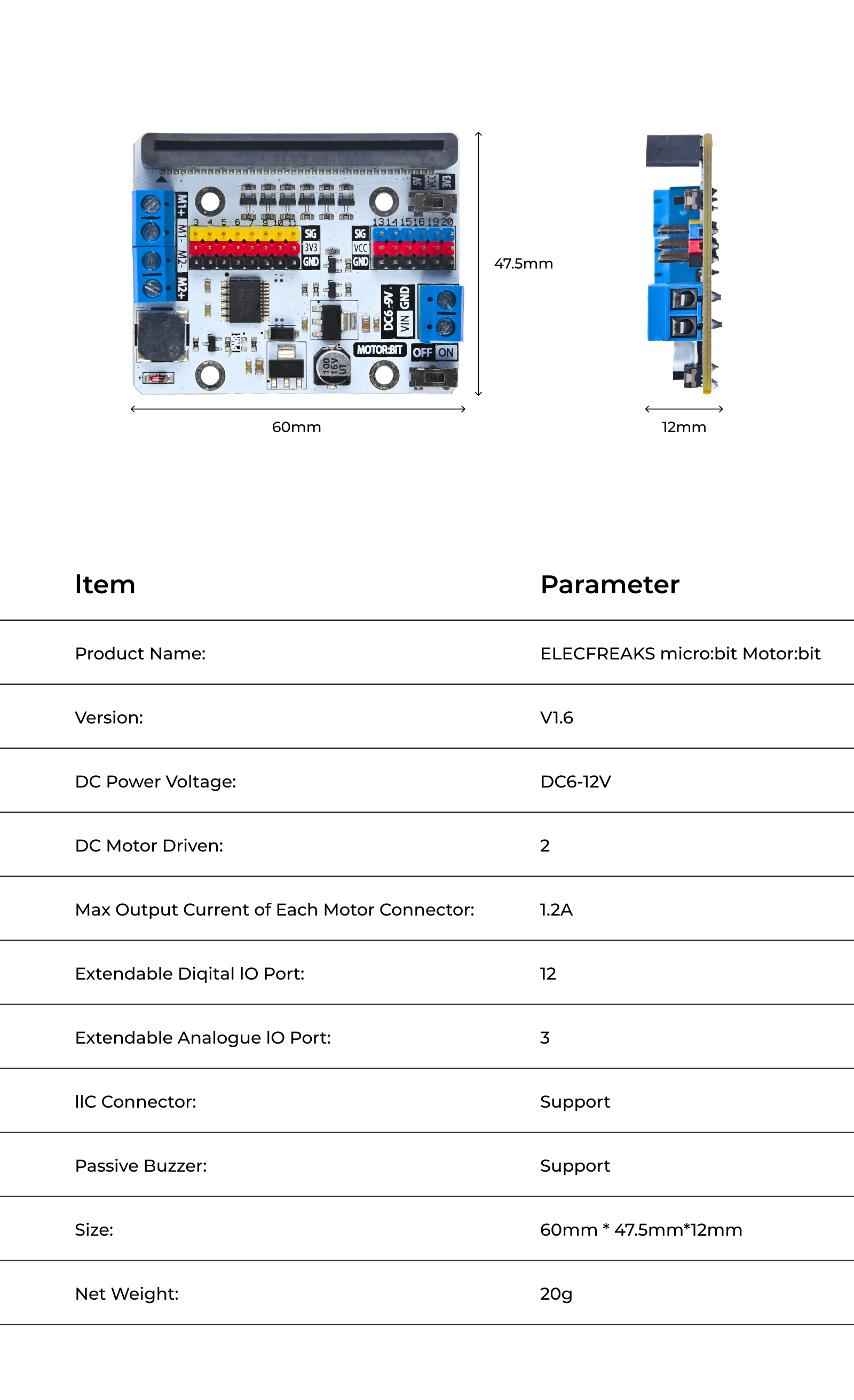

Dimension

Features

1. Support 2 DC motors.
2. Max driving current of single channel is 1.2A.
3. Extend 14-channel IO ports and lead out it by GVS pins. Among it, 6 ports support 3V/5V voltage switch.
4.With 1 passive buzzer on board.

Details

M1-M2 Motor Connector

M1 and M2 can separately connect a DC motor with max current of 1.2A.

Passive Buzzer

Once a passive buzzer is connected to the P0 port on micro:bit, it can play music.

Power Switch

Slide the switch to ON, power is connected; slide the switch to OFF, power is disconnected.

Power Connector

Power connector is available to connect with 6-12V DC power.

VCC Voltage Switch

Slide the switch to 5V, then VCC supply 5V power; slide the switch to 3.3V, then it provide 3.3V power. This switch is valid to 6 IO ports only: P13 / P14 / P15 / P16 / P19 / P20.

G-VCC-S Standard GVS Port

It contains 4 (P13-P16) GPIO ports and 1 IIC communication connector (P19-P20). You can connect 3.3V/5V devices to it according to the voltage change of VCC.

G-3V3-S Standard GVS Port

You can connect 8 devices working under 3.3V power supply. Among it, P3, P4, P10 can be used as analogue signal input connectors.

micro:bit Golden Finger Socket

You can plug your micro:bit into this socket.

Recommended By micro:bit Official

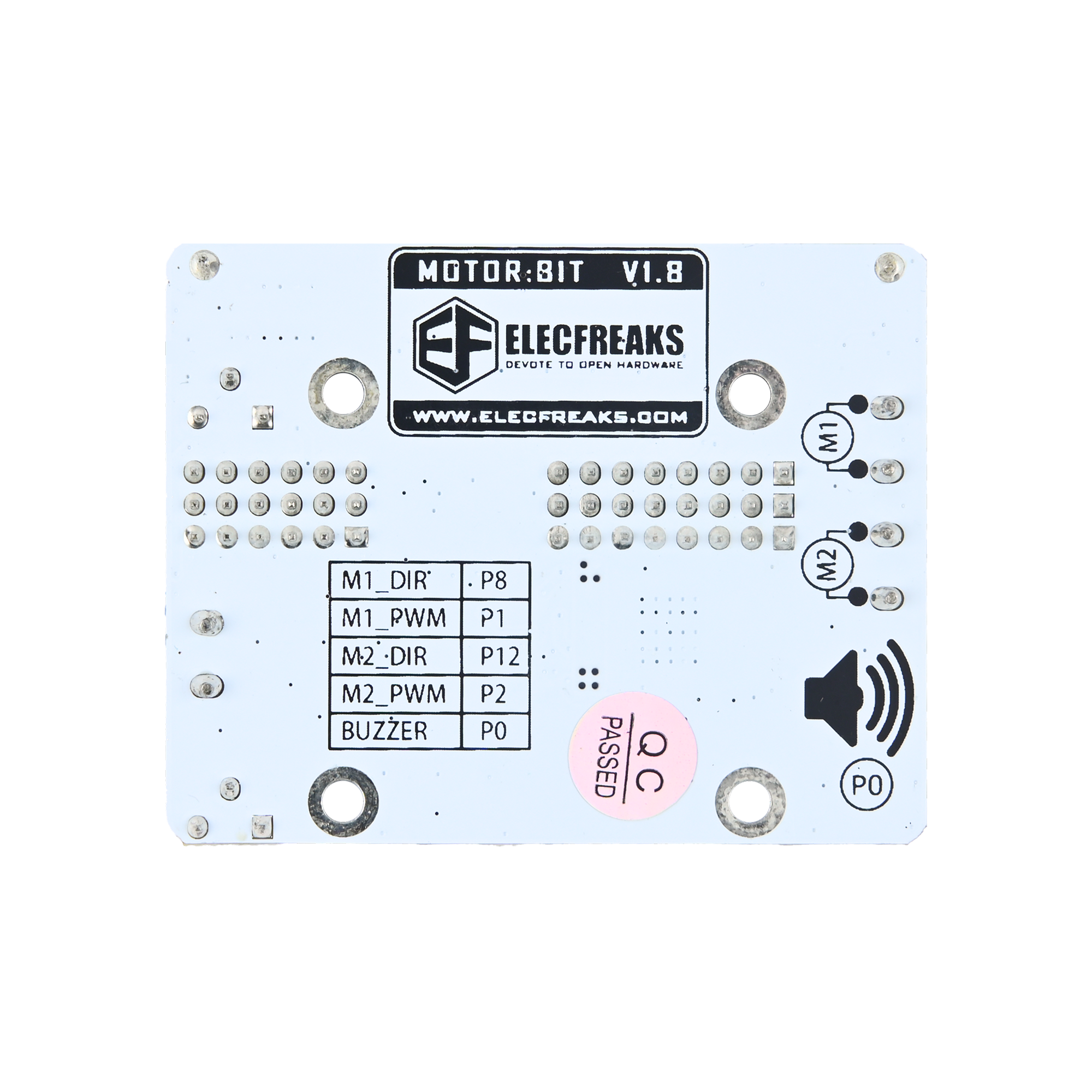

Definition Of Pins

Hardware Assembly

Connect two TT motors to micro:bit as the picture showed below.

Applications

Programming

Motor:bit は、micro:bit をベースにしたモーター駆動ボードです。 TB6612 モーター駆動チップが統合されており、最大 1.2A DC シングル チャンネル電流で 2 つのモーターを駆動するために使用されます。また、12 個の GVS ポート (電気ブリックの OCTOPUS シリーズを接続するため) と 1 個の IIC 通信ポートも統合されています。これらのポートを使用すると、さまざまなセンサーや電気モジュールを拡張できます。ボード上の P3-P7 および P9-P10 は、3.3V デバイスを直接駆動するための IO ポートです。 P13-P16、および P19-P20 (IIC ポート) は、3.3V/5V 電圧スイッチをサポートします。オンボードの電圧スイッチをスライドさせると、3.3V または 5V のデバイスを駆動できます。また、motor:bit のブザーで音楽を再生することもできます。 Motor:bit は完全に DIYers 向けに設計されています。これを使用して、独自のスマートカーや面白いプロジェクトを作成できます。

寸法

特徴

2つのDCモーターをサポート。
単一チャネルの最大駆動電流は 1.2A です。
14 チャンネルの IO ポートを拡張し、GVS ピンで引き出します。その中で、6 つのポートは 3V/5V 電圧スイッチをサポートします。
パッシブブザー1個搭載。

micro:bit公式推奨

ピンの定義

詳細

M1-M2 モーター コネクタ

M1 と M2 は、最大電流 1.2A の DC モーターを個別に接続できます。

パッシブブザー

パッシブ ブザーを micro:bit の P0 ポートに接続すると、音楽を再生できます。

電源スイッチ

スイッチをONにスライドすると、電源が接続されます。スイッチをオフにスライドすると、電源が切断されます。

電源コネクタ

電源コネクタは、6-12V DC 電源に接続するために使用できます。

VCC 電圧スイッチ

スイッチを 5V にスライドさせてから、VCC が 5V 電源を供給します。スイッチを 3.3V にスライドすると、3.3V の電力が供給されます。このスイッチは、6 つの IO ポートのみに有効です: P13 / P14 / P15 / P16 / P19 / P20。

G-VCC-S 標準 GVS ポート

4 つの (P13-P16) GPIO ポートと 1 つの IIC 通信コネクタ (P19-P20) が含まれています。 VCC の電圧変化に応じて、3.3V/5V デバイスを接続できます。

G-3V3-S 標準 GVS ポート

3.3V電源で動作する8台のデバイスを接続できます。このうち、P3、P4、P10 はアナログ信号入力コネクタとして使用できます。

micro:bit ゴールデンフィンガーソケット

micro:bit をこのソケットに差し込むことができます。

クイックスタート

ハードウェア アセンブリ

下の図のように、2 つの TT モーターを micro:bit に接続します。

プログラミング

makecodeのコード ドロワーで [パッケージを追加] をクリックし、ダイアログ ボックスでキーワード motorbit を検索し、検索結果をクリックしてこのパッケージをダウンロードします。

2 つの TT モーターを交互に回転させるコードを作成します。

プログラム全体を表示するには、ここのリンクをクリックしてください:リンク
以下のページからもダウンロードできます。

アプリケーション

モーター:ビットカー

パラメーター

商品名 モーター:ビット
バージョン番号 V1.6
SKU EF03406
DC電源電圧 DC 6~12V
DCモーター駆動2
各モーターコネクタの最大出力電流 1.2A
拡張可能なデジタル IO ポート 12
拡張可能なアナログ IO ポート 3
IIC コネクタのサポート
パッシブ ブザーのサポート
サイズ 60mm×47.5mm
正味重量 20g

パッケージリスト

コンポーネント 数量(個)
モーター:ビット 1

資力

モーター:ビットガイド
