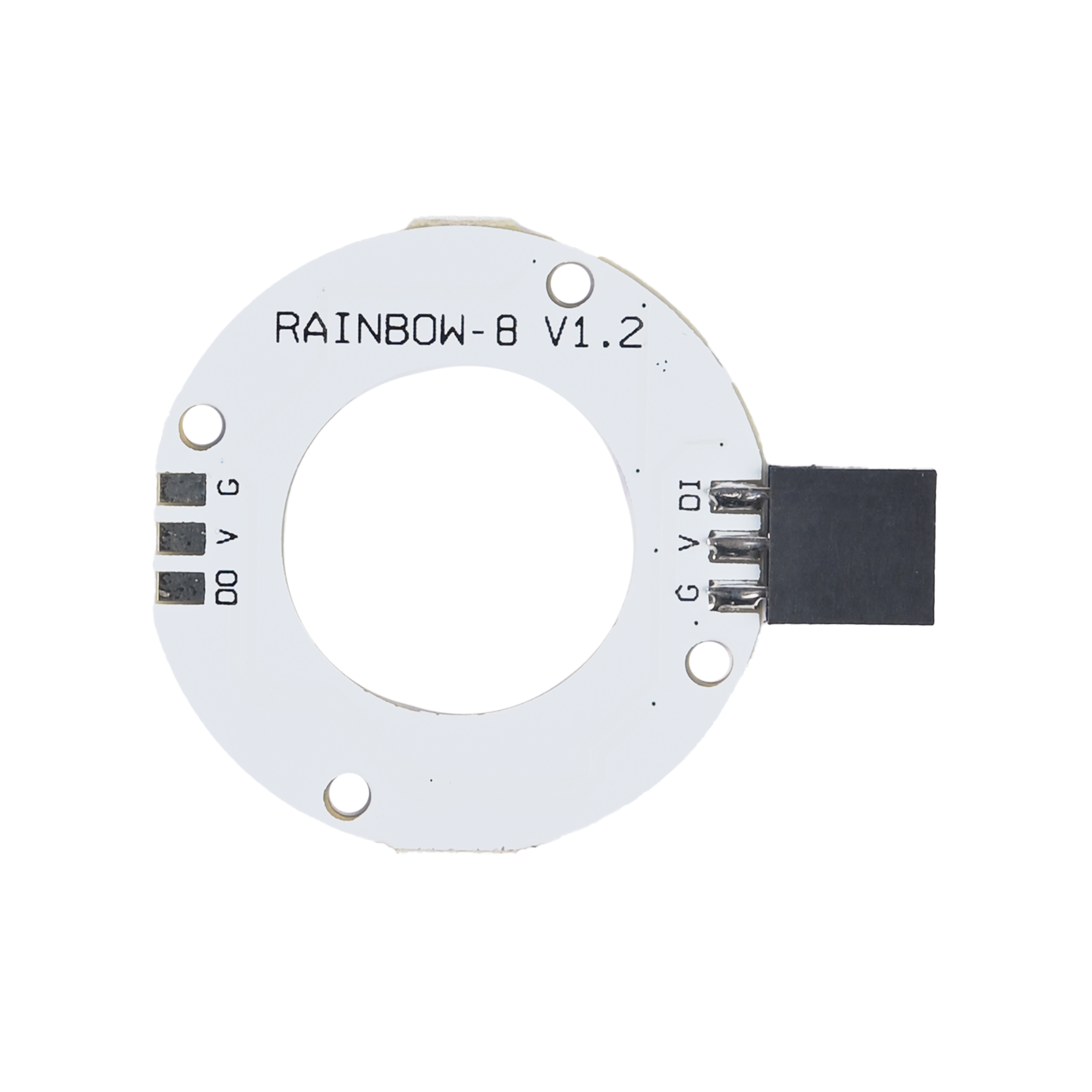

ELECFREAKS 8 RGBレインボーLEDリング

8 RGB レインボー LED リングは、8 つの超高輝度 RGB LED ビーズが円形のパネルに配置された一種の LED リングです。この円の外径は 1.25 インチ (32 mm)、内径は 0.62 インチ (16 mm) です。リングはチェーン可能です。円形のパネルでは、ビーズの 1 つの出力ピンが別のビーズの入力ピンに接続されていることがわかります。マイクロコントローラのピンが 1 つだけ内蔵されているため、外部デバイスを使用してこの LED リングを制御できます。円形パネルのすべてのビーズは、内部ドライバー チップを備えているため、アドレス指定可能です。これらの LED ビーズを制御し、さまざまな色で点灯させるプログラムを設計できます。各 LED ビーズは約 18mA の定電流駆動であるため、各ビーズの明るさは同じに保たれます。電圧が変化しても、外部チョーク抵抗を追加する必要はありません。リングを正常に動作させるには、5V DC (または 4 ～ 7V の範囲内) で電源を入れる必要があります。

特徴

1. 8 個の超高輝度 LED ビーズを外径 1.25 インチ (32 mm) の円形パネルに配置し、

2. 内径0.62インチ (16mm)。

3.チェーン可能なリング

4. マイクロコントローラによる制御

ノート

非常にタイミング固有のプロトコルを持つ単一のデータ ラインがあります。プロトコルはタイミングに非常に敏感であるため、AVR、micro:bit、Arduino、PIC、mbed などのリアルタイム マイクロコントローラーが必要です。Linux ベースのマイクロコンピューターや netduino などのインタープリター型マイクロコントローラーでは使用できません。または基本スタンプ。手作業で組み立てる必要があるため、AVR コア専用ですが、他の人がこのチップ ドライバー コードを移植している可能性があるので、ググってみてください。 8MHz 以上のプロセッサが必要です。
