ELECFREAKS Pulpo Reloj en tiempo real

Octopus Electronic Bricks, puede usarlos para construir proyectos electrónicos tan fácilmente como apilar ladrillos. Mediante el uso de bloques electrónicos Octopus, puede conectar placas compatibles con Arduino / Freaduino fácilmente con varias interfaces digitales, analógicas e I2C/Uart. Estas conexiones firmes sin placa de pruebas están preparadas para módulos extensos como potenciómetros, sensores, relés, servos... incluso botones, simplemente enchufar y usar.

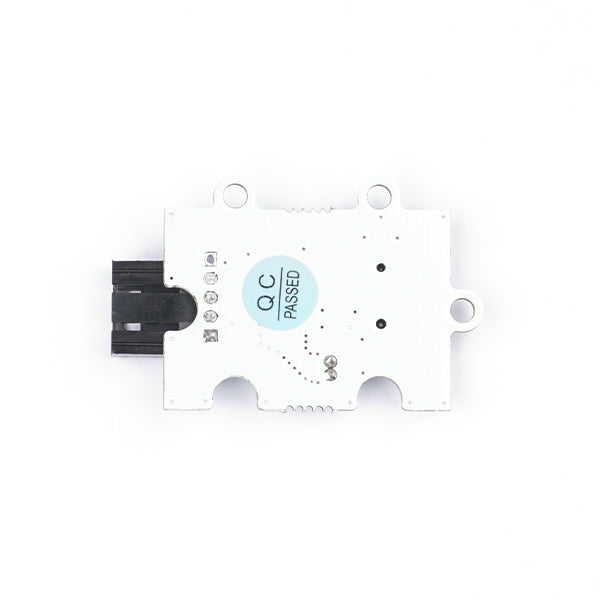

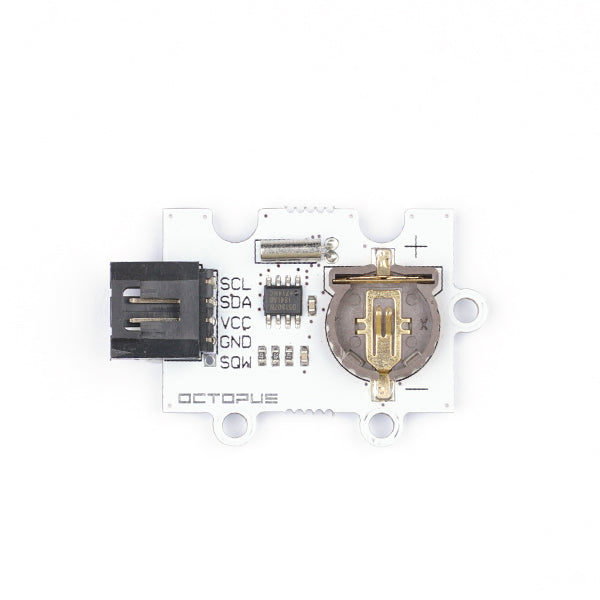

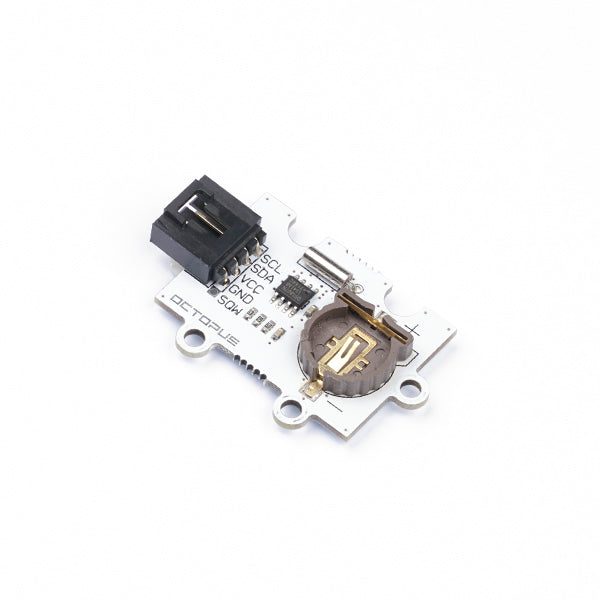

OCTOPUS Real-time Clock es un módulo de reloj que puede contar por año, mes, día, hora usando el chip de reloj DS1307. Este chip tiene muchos méritos, baja fuente de alimentación, con 56 bytes de calendario de reloj RAM no volátil lleno Chip de reloj en tiempo real de código BCD, la dirección y los datos a través de una transmisión de bus serial bidireccional de dos hilos, que proporciona segundos, minutos, horas y otra información, ajustando automáticamente la cantidad de días en cada mes. Y lo que es más sorprendente, el chip también está equipado con la función de compensación de año bisiesto. El chip tiene un circuito de detección de energía incorporado, detección de caídas de tensión y función de cambio de batería.
Tipos de conexión:

ESPECIFICACIÓN

l Disponible para contar los segundos, horas, minutos, días del mes, meses, días de la semana
Con la función de compensación de año bisiesto.
Grabación de años hasta el límite de 2100.
56 bytes de RAM no volátil
Interfaz serie de dos hilos (comunicación IIC)
Salida de onda cuadrada programable
Circuito de conmutación y detección de apagado automático
En el modo de respaldo de batería, el consumo de energía es inferior a 500 nA
Temperatura de funcionamiento industrial: -40 a 80
Necesidades de fuente de alimentación: 5V y 3.3V
Tipo de interfaz: Digital
Definición de clavijas: 1-GND 2-VCC 3-SCK 4-SDA 5-RST

LISTA DE PAQUETES
