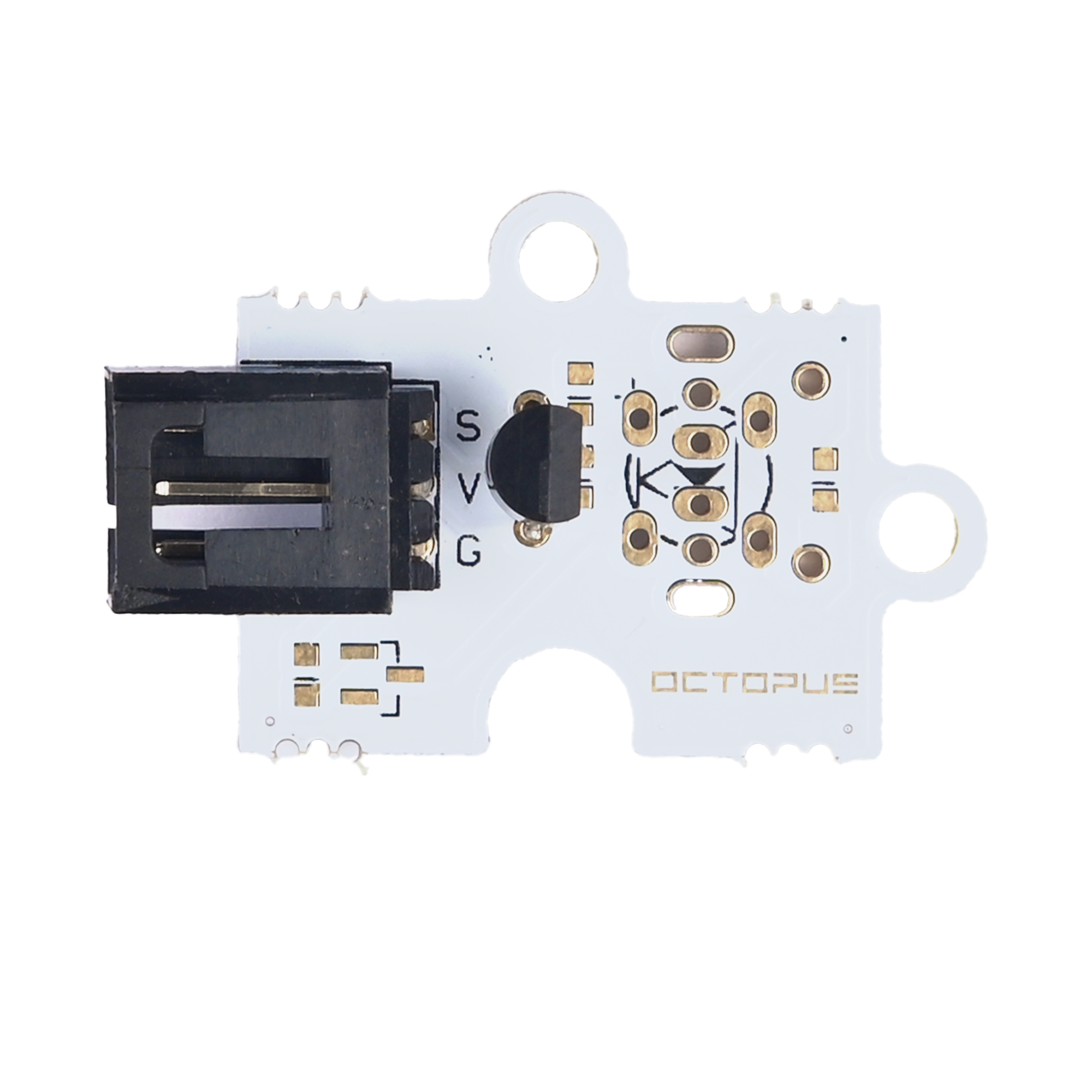

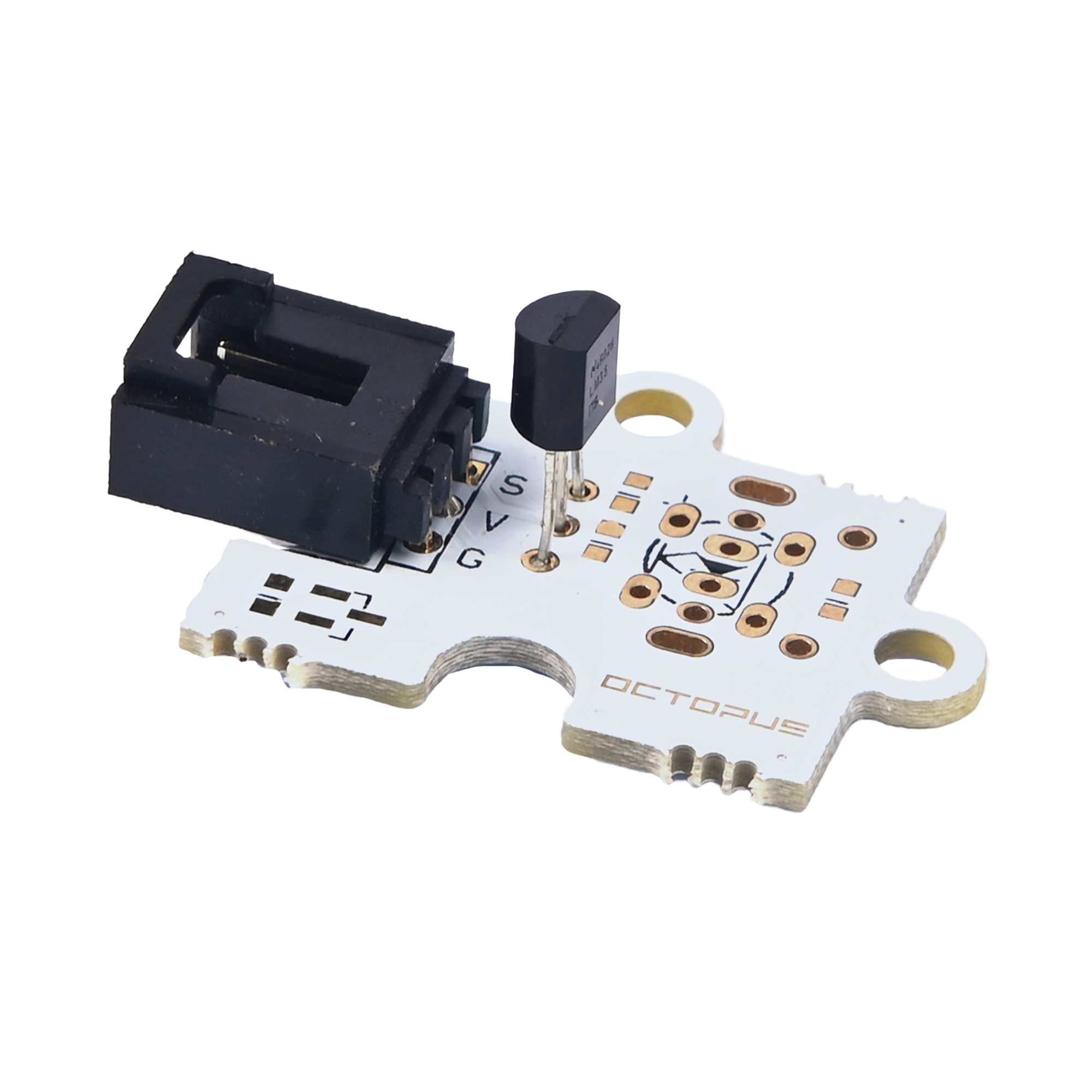

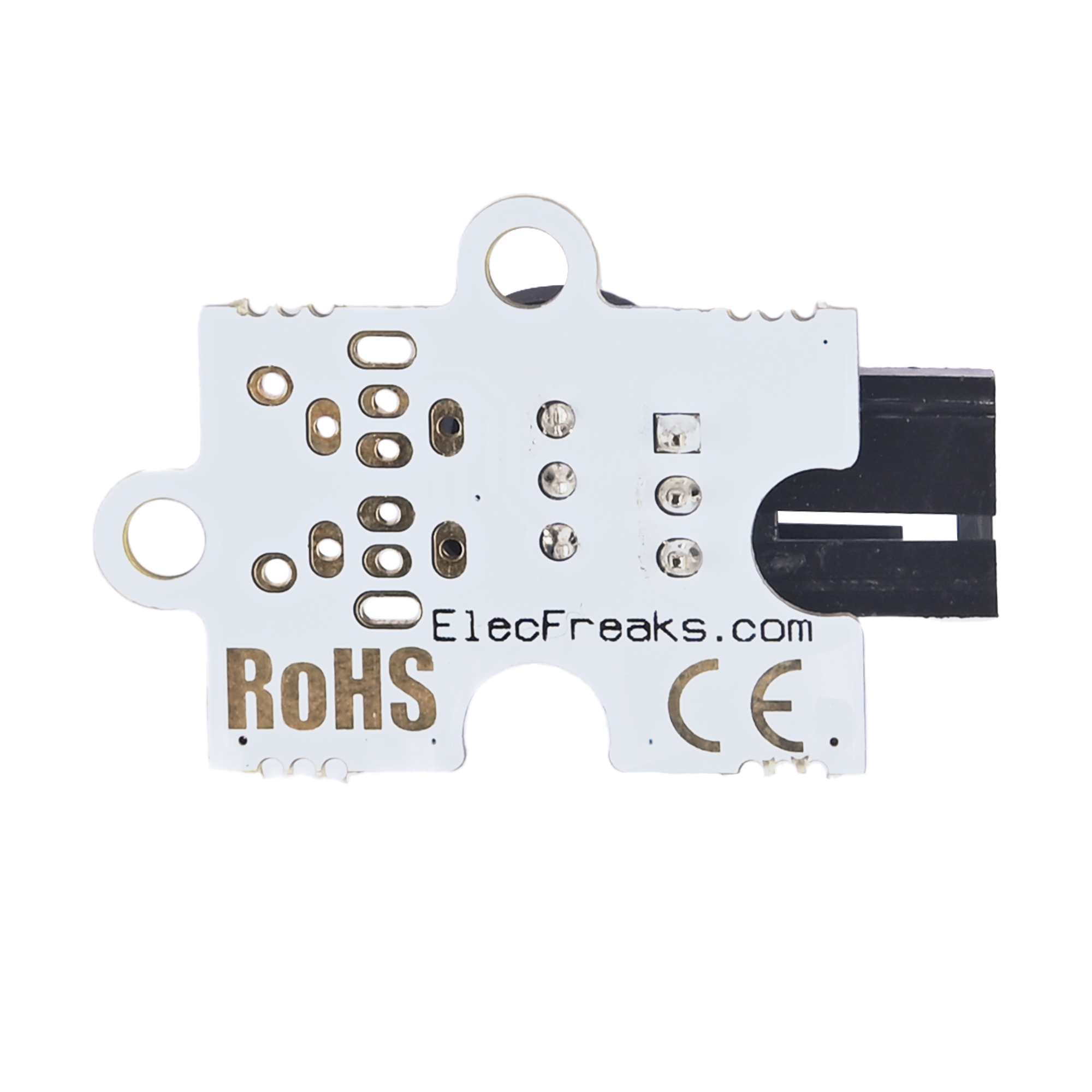

Ladrillo analógico de temperatura ELECFREAKS Octopus LM35

Octopus Electronic Bricks, puede usarlos para construir proyectos electrónicos tan fácilmente como apilar ladrillos. Mediante el uso de bloques electrónicos Octopus, puede conectar placas compatibles con Arduino/Freaduino fácilmente con varias interfaces digitales, analógicas e I2C/Uart. Estas conexiones firmes sin placa de prueba están preparadas para módulos extensos como potenciómetros, sensores, relés, servos... incluso botones, simplemente enchufar y listo.

Este ladrillo utiliza los sensores de temperatura centígrados de precisión LM35D LM35 de TI. La serie LM35 son dispositivos de temperatura de circuito integrado de precisión con un voltaje de salida linealmente proporcional a la temperatura en grados centígrados. El dispositivo LM35 tiene una ventaja sobre los sensores de temperatura lineales calibrados en Kelvin, ya que no se requiere que el usuario reste un voltaje constante grande de la salida para obtener una escala centígrada conveniente. El dispositivo LM35 no requiere ninguna calibración o ajuste externo para proporcionar precisiones típicas de ±1⁄4°C a temperatura ambiente y ±3⁄4°C en un rango completo de temperatura de −55°C a 150°C. Se asegura un menor costo mediante el recorte y la calibración al nivel de la oblea. La impedancia de salida baja, la salida lineal y la calibración inherente precisa del dispositivo LM35 hacen que la interfaz con los circuitos de lectura o control sea especialmente fácil. El dispositivo se utiliza con fuentes de alimentación individuales o con fuentes positivas y negativas. Como el dispositivo LM35 extrae solo 60 μA del suministro, tiene un autocalentamiento muy bajo de menos de 0,1 °C en aire en calma. El dispositivo LM35 está clasificado para operar en un rango de temperatura de −55 °C a 150 °C, mientras que el dispositivo LM35C está clasificado para un rango de −40 °C a 110 °C (−10 °C con precisión mejorada). Los dispositivos de la serie LM35 están disponibles en paquetes de transistores TO herméticos, mientras que los dispositivos LM35C, LM35CA y LM35D están disponibles en paquetes de transistores TO-92 de plástico. El dispositivo LM35D está disponible en un paquete de contorno pequeño de montaje en superficie de 8 conductores y un paquete de plástico TO-220.

El Freaduino Sensor Shield es el escudo perfecto para conectar este sensor a Arduino. O Freaduino UNO, que teníamos una interfaz de Octopus Brick pre-extraviada.

DIMENSIÓN

ESPECIFICACIONES

La fuente de alimentación necesita: 5V
Definición de clavija: S-Sigal V-VCC G-GND
Amplio alcance de detección
Respuesta rápida y alta sensibilidad
±0,5°C Precisión de -10°C a +85°C
Rango de temperatura utilizable: -55 a 125 °C (-67 °F a +257 °F)
Resolución seleccionable de 9 a 12 bits
Utiliza una interfaz de 1 cable: requiere solo un pin digital para la comunicación
Identificación única de 64 bits grabada en el chip
Múltiples sensores pueden compartir un pin
Sistema de alarma de límite de temperatura
El tiempo de consulta es inferior a 750ms
Tamaño: 19x27mm
Calibrado directamente en Celsius (Centígrados)

•Factor de escala lineal + 10 mV/°C
• Precisión garantizada de 0,5 °C (a 25 °C)
•Clasificado para un rango completo de −55 °C a 150 °C
•Adecuado para aplicaciones remotas
• Bajo costo debido al recorte a nivel de oblea
• Consumo de corriente inferior a 60 μA
•Bajo autocalentamiento, 0,08 °C en aire inmóvil
•No linealidad solamente ±1⁄4°C típico
•Salida de baja impedancia, 0,1 Ω para carga de 1 mA
