Sensor de caza de pulpo ELECFREAKS

Octopus Electronic Bricks, puede usarlos para construir proyectos electrónicos tan fácilmente como apilar ladrillos. Mediante el uso de bloques electrónicos Octopus, puede conectar placas compatibles con Arduino / Freaduino fácilmente con varias interfaces digitales, analógicas e I2C/Uart. Estas conexiones firmes sin placa de prueba están preparadas para módulos extensos como potenciómetros, sensores, relés, servos ... incluso botones, simplemente enchufar y listo.

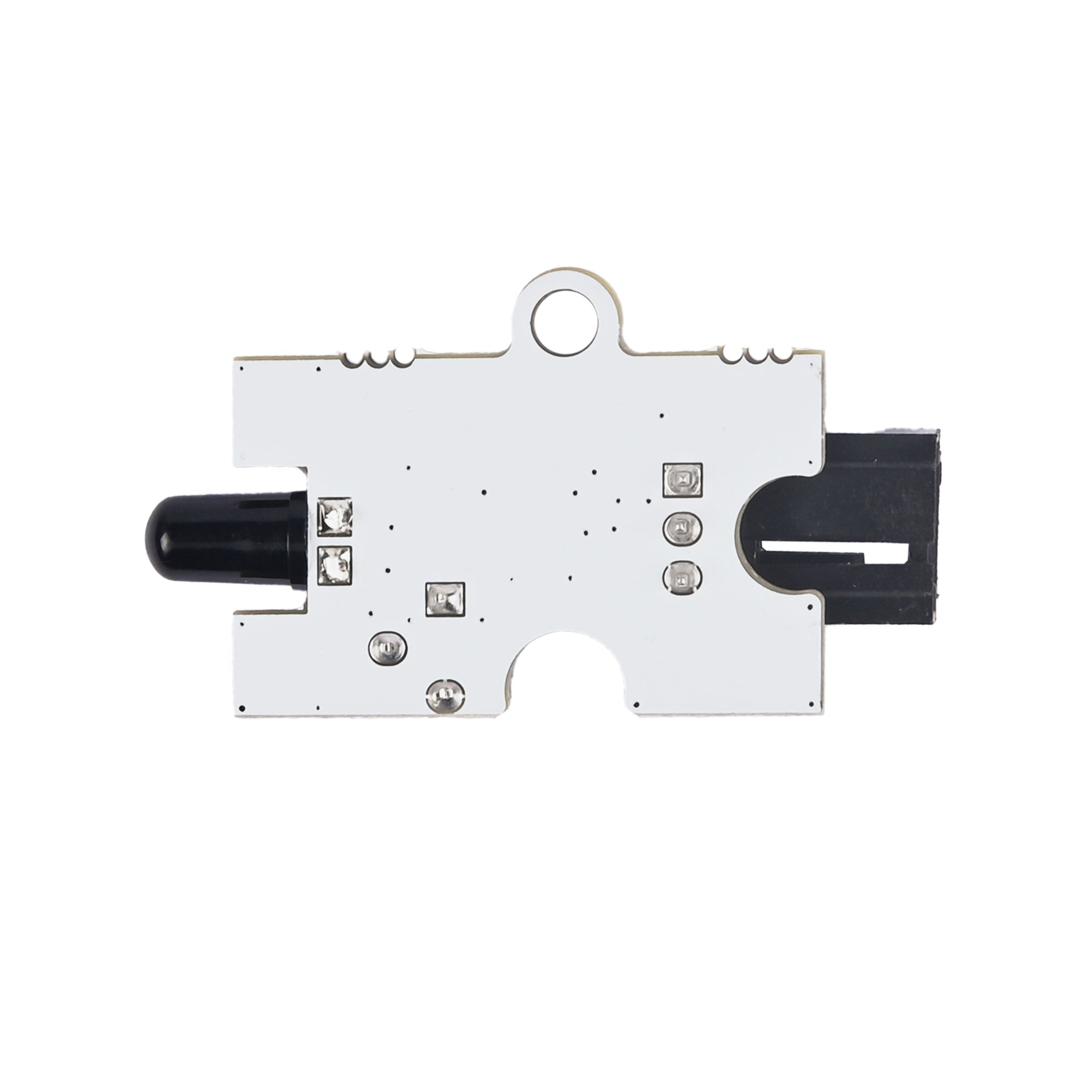

Octopus Hunt Sensor es un sensor basado en un elemento sensible fotoeléctrico TCRT5000. Puede detectar con sensibilidad la señal reflejada infrarroja. Junto con el protector de sensor específico de Arduino, Hunt Sensor se puede usar ampliamente en muchos campos, que van desde la detección de líneas en blanco y negro y la detección de obstáculos, hasta la detección de trituración para una máquina de fax o trituradora de papel, muestreo de datos de pulso de medidor y otros trabajos relacionados. Sensibilidad ajustable (se muestra en ajuste de potenciómetro digital azul). Interfaz de bloques de construcción electrónicos de tres pines: entrada 5V - GND. Señal de voltaje digital de salida pin S 0-1 Voltaje de funcionamiento: CC 5,0 V

ESPECIFICACIÓN

La fuente de alimentación necesita: 5V
Tipo de interfaz: Analógico
Definición de pines: 1-Señal 2-VCC 3-GND
Respuesta rápida y alta sensibilidad
circuito de accionamiento simple
Vida estable y larga

CARACTERISTICAS

Use el elemento de conversión fotoeléctrica TCRT5000, con un tubo emisor de infrarrojos incorporado y un tubo receptor
La corriente de operación para el tubo emisor y el tubo receptor fue respectivamente 10mA, 0.1mA
Indicador: un indicador de señal eléctrica. (Encuentra una línea negra, estará encendida)
Orificio de posicionamiento de PCB: orificios de posicionamiento estándar de 3,2 mm, capaces de instalar pernos y tornillos estándar de 3,2 mm.

LISTA DE PAQUETES

CONEXIÓN DE HERRAJES

Nota de conexión: conecte este módulo al puerto P1 en octopus: bit.

CÓDIGO

Puedes ver todo el programa desde el enlace
O puede descargarlo de la siguiente página.

RESULTADOS

Coloque este módulo a 9 mm del plano negro, el patrón de "icono" se puede ver en micro: bit; A 9 mm del plano blanco, se puede ver el patrón "cuadrado" en el micro:bit. La altura se puede ajustar mediante la regulación de sensibilidad controlada por el potenciómetro.
